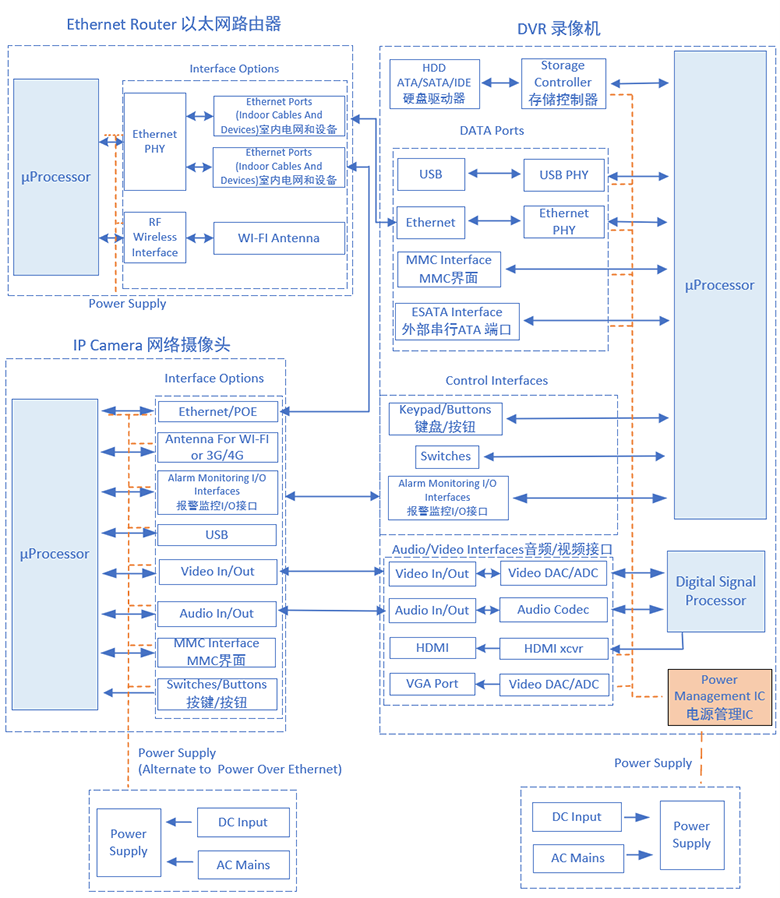

解决方案

• 适用于ESD和雷击的10/100/1000以太网解决方案
  测试标准：IEC 61000-4-2：8KV（接触）15KV（空气）ITU-TK.21：10/700uS 6KV/40Ω 5次，间隔时间: 60S选型：GDT：2RL090M-5SS （直流击穿电压90V，脉冲击穿电压700V，电容1pF，通流量5KA，封装SMD5042）ESD1～ESD4：UP3.5P323C...
• 10/100/1000以太网ESD保护
  以太网端口中使用的数据信号在1.0V和2.5V之间变化，最大数据速率为1000Mbps(1Gbps)。在这种速度下，需要考虑抑制器的电容。受ESD和闪电瞬变保护的信号线包括Tx+/-和Rx+/-。
• MMC界面
  通常，多媒体卡（MMC）电路的数据传输率小于20 Mbps，所以可使用电容值小于40 pF的保护器件。 需避免受ESD影响的线路包括：SCK、SI、SO、CS、Reset、WP和Ready。测试标准：IEC 61000-4-2：8KV（接触）15KV（空气）选型：ESD1～ESD7：LP1P882C05P01
• HDMI端口
  HDMI（高清新度多媒体端口使用的数据信号在2.5V和3.5V之间变化，数据速率为1.6Gbps（HDMI 1.3）或3.4Gbps(HDMI 1.4)。防静电保护的信号线包括D2+、D2-、D1+、D1-、D0+、D0-、CLK+和CLK-。测试标准：IEC 61000-4-2：8KV（接触）15KV（空气）选型：E...
• USB2.0端口
  USB2.0最大传输速率为480Mbps。需避免受到ESD影响的信号线包括D+和D-。 同时也需要防止5VDC电源总线受到ESD和过电流的危害。测试标准：IEC 61000-4-2：8KV（接触）15KV（空气）选型：ESD1～ESD3：UP1P882C05P01
• USB3.0端口
  USB3.0的最大传输速率为5Gbps。测试标准：IEC 61000-4-2：8KV（接触）15KV（空气）选型：ESD1～ESD7：UP1P882C05P01
• VGA端口
  方案一方案二VGA端口使用的信号线最大频率为25MHz，其R、G、B线的视频信号为0.7Vp-p，ID01、ID02、ID03、H-sync以及V-sync的视频信号范围为0.3至5.0 Vp-p。这些线路的抑制电容量应予以考虑。测试标准：IEC 61000-4-2：8KV（接触）15KV（空气）选型：方案一：ESD1...
• eSATA
  eSATA端口的传输速率为1500 Mbps (Gen 1) ，3000 Mbps (Gen II)。需要保护的线路有Rx+, Rx-, Tx+ and Tx-。测试标准：IEC 61000-4-2：8KV（接触）15KV（空气）选型：ESD1：UP1.5P0524A05P04
• 小键盘/按钮
  键盘和各种按钮极易产生ESD。 此类电路为低电压直流开关，通常小于5VDC。测试标准：IEC 61000-4-2：8KV（接触）15KV（空气）选型：ESD1～ESD4：SP1PN06C05P01
